Máy CNC 5 trục làm được những gì? Ứng dụng thực tế ngành gỗ

Đầu tư một máy CNC 3D 5 trục không chỉ là đưa máy vào xưởng, kết nối điện và bắt đầu chạy chương trình.

Với những sản phẩm có hình dạng 3D, bề mặt cong hoặc nhiều hướng gia công, hiệu quả của máy còn phụ thuộc vào file thiết kế, phần mềm CAM, dao cụ, cách gá phôi và năng lực vận hành.

Nếu các yếu tố này chưa được chuẩn bị phù hợp, một cấu hình máy có khả năng gia công phức tạp vẫn có thể chưa phát huy hết giá trị trong thực tế.

Vậy trước khi đưa máy CNC 5 trục vào sản xuất, xưởng nên chuẩn bị những gì?

File thiết kế 3D cần được chuẩn bị như thế nào?

Khác với những sản phẩm chủ yếu gia công biên dạng 2D, nhiều chi tiết dành cho CNC 5 trục được thiết kế dưới dạng mô hình 3D.

File thiết kế cần thể hiện tương đối đầy đủ:

• hình dạng và kích thước chi tiết;

• các bề mặt cần gia công;

• vị trí và kích thước các lỗ, rãnh nếu có;

• phần vật liệu cần loại bỏ;

• các yêu cầu về độ hoàn thiện bề mặt.

Một file 3D tốt không chỉ giúp tạo hình sản phẩm mà còn là cơ sở để xây dựng chương trình gia công.

Máy CNC 5 trục phù hợp với các chi tiết gỗ có bề mặt cong và hình dạng 3D phức tạp.

Phần mềm CAM có vai trò như thế nào?

Đây là một trong những khác biệt quan trọng khi xưởng chuyển sang các bài toán gia công 5 trục.

Phần mềm CAM được sử dụng để chuyển dữ liệu thiết kế thành đường chạy dao phù hợp với máy CNC.

Với gia công nhiều trục, chương trình không chỉ xác định dao di chuyển đến đâu mà còn phải tính toán hướng tiếp cận của dao đối với bề mặt cần gia công.

Một chương trình phù hợp cần cân nhắc:

• hướng nghiêng của dao;

• vùng có thể tiếp cận;

• khả năng va chạm giữa dao và phôi;

• thứ tự các nguyên công;

• tốc độ và bước tiến;

• lượng vật liệu cần bóc tách;

• yêu cầu của bề mặt sau gia công.

Do đó, khi đầu tư CNC 5 Axis, xưởng cũng nên tính đến phần mềm CAM và quy trình lập trình, thay vì chỉ xem xét riêng phần cơ khí của máy.

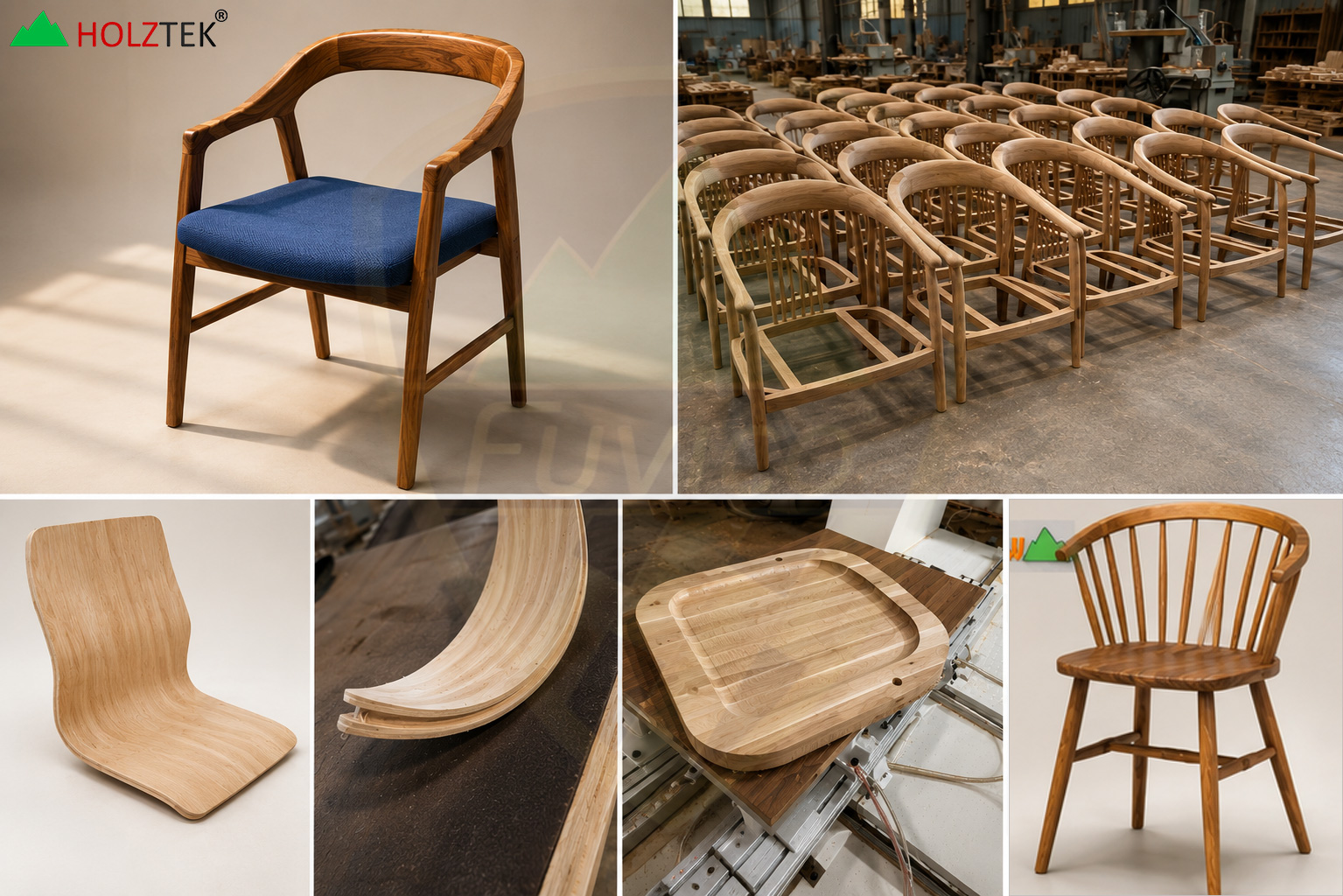

Gia công tựa lưng và tay ghế cong là một ứng dụng tiêu biểu của CNC 5 trục.

Dao cụ cần được lựa chọn theo sản phẩm

Cùng một máy nhưng loại dao sử dụng có thể khác nhau tùy vật liệu và hình dạng chi tiết.

Một quy trình có thể cần:

Dao phá thô → dao tạo hình → dao gia công tinh → dao khoan hoặc dao chuyên dụng

Dao thô có thể được sử dụng để loại bỏ phần lớn vật liệu trước khi chuyển sang gia công tinh.

Với các bề mặt cong hoặc yêu cầu hoàn thiện cao, việc lựa chọn dao và thông số cắt phù hợp có ảnh hưởng trực tiếp đến chất lượng bề mặt và thời gian gia công.

Nếu máy có thay dao tự động, nhiều loại dao có thể được chuẩn bị sẵn để chương trình chuyển đổi giữa các nguyên công mà không cần người vận hành thay dao thủ công ở từng bước.

Gá phôi vẫn quan trọng khi sử dụng CNC 5 trục

Một trong những hiểu nhầm dễ gặp là cho rằng máy 5 trục có thể xử lý mọi chi tiết mà không cần quan tâm đến gá đặt.

Thực tế, gá phôi vẫn là một phần quan trọng của quy trình.

Phôi cần được giữ đủ chắc để hạn chế rung hoặc dịch chuyển trong quá trình cắt, đồng thời cách gá phải tạo đủ không gian cho đầu dao tiếp cận các bề mặt cần gia công.

Với mỗi sản phẩm, xưởng nên xác định trước:

• vị trí đặt phôi;

• điểm chuẩn;

• phương pháp cố định phôi;

• vùng mà đồ gá có thể che khuất;

• khoảng không cần thiết cho chuyển động của đầu dao.

Gá phôi tốt giúp chương trình gia công ổn định hơn và hạn chế những vấn đề phát sinh khi đưa sản phẩm từ thiết kế sang sản xuất thực tế.

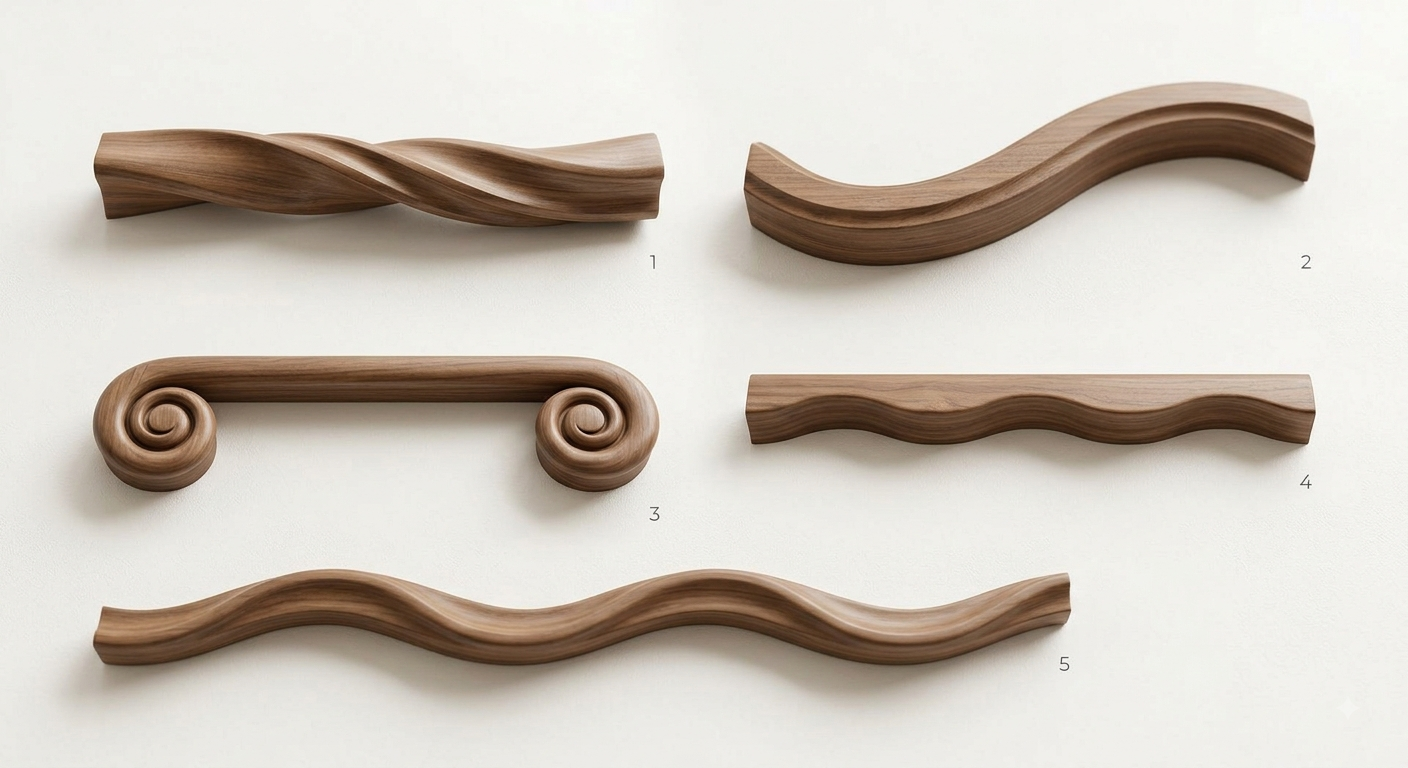

CNC 5 trục hỗ trợ gia công các chi tiết có đường cong và góc tiếp cận thay đổi.

Người vận hành cần hiểu những gì?

CNC 5 trục có thể tự động hóa nhiều chuyển động, nhưng điều đó không có nghĩa người vận hành không cần kiến thức kỹ thuật.

Người vận hành nên hiểu ít nhất:

• cách xác định gốc tọa độ;

• cách kiểm tra dao;

• cách kiểm tra chương trình;

• cách thiết lập và kiểm tra phôi;

• cách xử lý khi chương trình dừng;

• cách nhận biết nguy cơ va chạm;

• cách kiểm tra sản phẩm sau gia công.

Đặc biệt với những chương trình gia công 3D nhiều trục, mô phỏng và kiểm tra chương trình trước khi chạy phôi thật là bước nên được thực hiện khi điều kiện sản xuất cho phép.

Không nên chạy ngay sản phẩm có giá trị cao

Khi đưa một sản phẩm mới vào máy, xưởng có thể bắt đầu bằng quá trình kiểm tra từng bước.

Một quy trình đơn giản có thể gồm:

Kiểm tra file → mô phỏng → kiểm tra dao → gá phôi → chạy thử → kiểm tra kích thước → điều chỉnh → chạy sản xuất

Cách làm này giúp phát hiện những vấn đề về điểm gốc, hướng dao, đồ gá hoặc thông số gia công trước khi sản xuất số lượng lớn.

Đặc biệt với những sản phẩm có giá trị vật liệu cao hoặc yêu cầu hoàn thiện lớn, chi phí của một lần chạy thử thường thấp hơn chi phí xử lý cả lô sản phẩm bị sai.

Cấu hình máy cần phù hợp với quy trình thực tế

Không phải xưởng nào cũng cần cùng một cấu hình.

Có xưởng chủ yếu gia công các chi tiết 2D và 2.5D. Có xưởng bắt đầu nhận thêm sản phẩm 3D. Cũng có những xưởng cần xử lý phôi có chiều cao lớn hoặc thực hiện nhiều nguyên công liên tiếp.

Vì vậy, trước khi lựa chọn máy, nên xác định:

Sản phẩm → vật liệu → kích thước phôi → nguyên công → dao cụ → sản lượng → yêu cầu hoàn thiện

Sau đó mới đối chiếu với cấu hình máy.

Nếu bạn vẫn đang phân vân giữa CNC 4 trục và CNC 5 trục, có thể tham khảo bài Nên mua máy CNC 5 trục hay 4 trục cho xưởng gỗ? để xem xét sự khác biệt giữa hai cấu hình trước khi đi sâu vào bài toán triển khai sản xuất.

HT-MASTER-A5S phù hợp với những yêu cầu nào?

Một ví dụ trong danh mục Holztek là HT-MASTER-A5S, dòng máy phay CNC Router 3D 5 Axis.

Một số thông số của model gồm:

• Đầu router tải nặng 12 kW;

• Hành trình trục Z 600 mm;

• Kích thước làm việc 1250 × 3200 mm;

• Tốc độ trục chính 0–24.000 vòng/phút;

• Thay dao tự động 12 mẫu;

• Hệ thống điều khiển trung tâm Weihong.

Hành trình Z 600 mm là thông số đáng chú ý khi xưởng có nhu cầu xử lý những chi tiết cần không gian gia công theo chiều cao. Hệ thống thay dao tự động 12 mẫu cũng hỗ trợ các chương trình cần sử dụng nhiều loại dao trong cùng một chu kỳ.

Tuy nhiên, việc model có phù hợp hay không vẫn cần được đối chiếu với sản phẩm thực tế, kích thước phôi, vật liệu và quy trình gia công của từng xưởng.

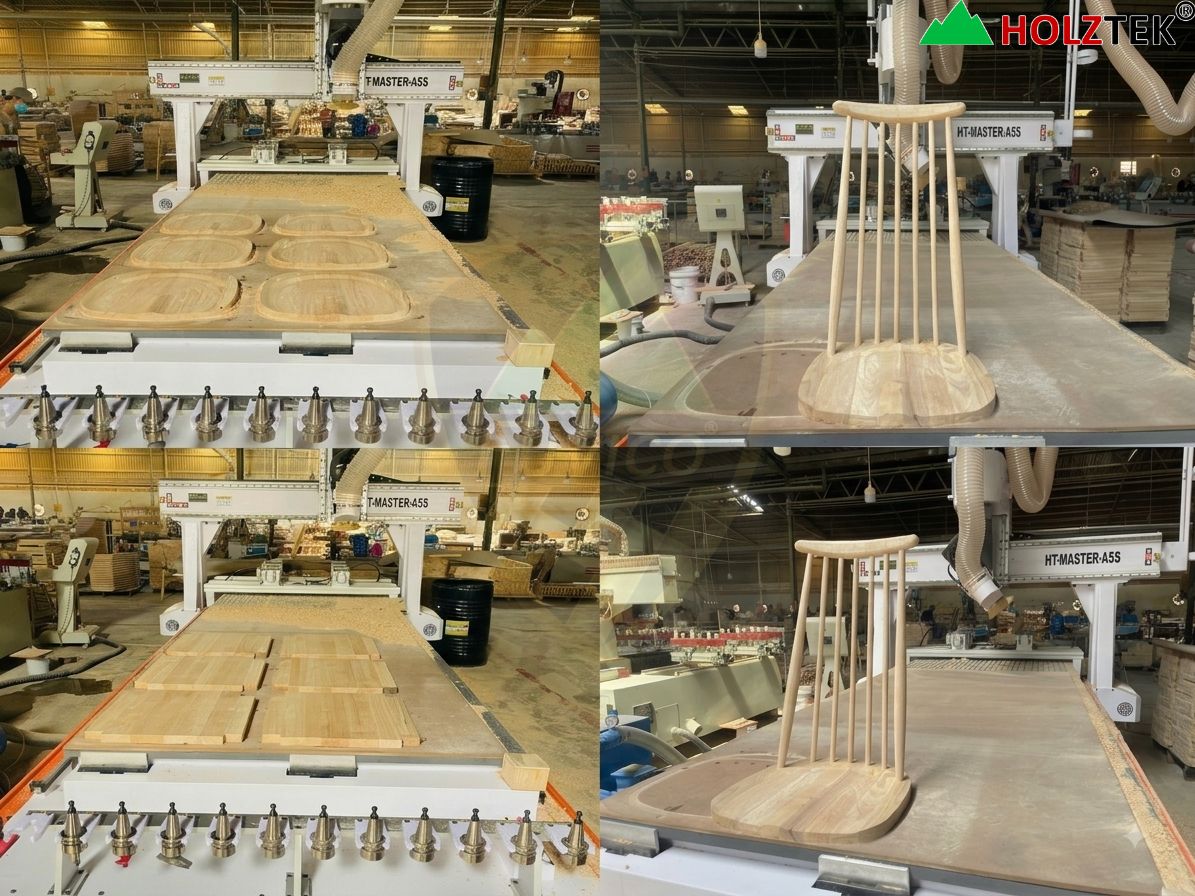

Holztek HT-MASTER-A5S – máy CNC 3D 5 Axis phục vụ gia công các chi tiết gỗ phức tạp.

Xưởng nên chuẩn bị gì trước khi đầu tư CNC 5 trục?

Có thể bắt đầu bằng một bộ thông tin tương đối đơn giản:

1. Mẫu sản phẩm

Chuẩn bị bản vẽ hoặc file 3D của những sản phẩm xưởng dự định gia công.

2. Vật liệu

Xác định loại gỗ hoặc vật liệu thường sử dụng và kích thước phôi.

3. Nguyên công

Liệt kê các bước cần thực hiện: phay, khoan, tạo hình, gia công tinh...

4. Sản lượng

Xác định số lượng sản phẩm cần hoàn thành theo ngày hoặc tháng.

5. Yêu cầu hoàn thiện

Xác định bề mặt sau gia công cần đạt mức độ hoàn thiện như thế nào và có cần thêm công đoạn xử lý sau CNC hay không.

Những dữ liệu này thực tế có giá trị hơn việc chỉ nói rằng xưởng muốn “một chiếc CNC 5 trục”.

Giải pháp máy CNC 5 trục theo nhu cầu sản phẩm từ Đại Phúc Vinh CNC

Đại Phúc Vinh CNC tư vấn và cung cấp các giải pháp máy CNC 3D 5 trục cho doanh nghiệp sản xuất nội thất, đồ gỗ mỹ nghệ và các sản phẩm có chi tiết cong, nghiêng hoặc hình dạng phức tạp. Thay vì lựa chọn máy chỉ dựa trên số trục hay công suất, doanh nghiệp có thể trao đổi trực tiếp về sản phẩm cần gia công, kích thước phôi, yêu cầu hoàn thiện và sản lượng để được tư vấn cấu hình phù hợp.

Với những nhu cầu như gia công ghế cong, tay vịn cầu thang, chi tiết nội thất 3D hoặc sản phẩm cần gia công nhiều mặt, việc xác định đúng khả năng của máy ngay từ đầu sẽ giúp doanh nghiệp chủ động hơn khi xây dựng quy trình sản xuất.
