Gia công chi tiết 3D có chiều cao lớn: CNC 3D 5 trục cần đáp ứng gì?

Khi gia công các chi tiết gỗ 3D có chiều cao lớn, việc lựa chọn máy CNC không nên chỉ dựa vào kích thước bàn máy hay công suất spindle. Chiều cao phôi, hành trình trục Z, khoảng không quanh đầu gia công và khả năng tiếp cận các bề mặt của chi tiết đều có thể ảnh hưởng đến quá trình gia công.

Đặc biệt với những sản phẩm có hình dạng cong, sâu hoặc thay đổi hướng liên tục, CNC 3D 5 trục cần đáp ứng đồng thời nhiều yêu cầu để dao có thể tiếp cận đúng vị trí mà vẫn đảm bảo không gian chuyển động.

Vậy khi gia công một chi tiết 3D có chiều cao lớn, xưởng cần kiểm tra những gì trên máy CNC?

1. Chiều cao phôi phải nằm trong phạm vi gia công phù hợp

Trước khi xét đến cấu hình máy CNC 3D, cần xác định chính xác kích thước của phôi.

Không nên chỉ nhìn vào chiều cao thành phẩm. Phôi ban đầu có thể cần lớn hơn sản phẩm hoàn thiện để chừa lượng dư cho quá trình gia công.

Ngoài chiều cao của phôi, cần tính đến:

• Phần phôi nằm trên mặt bàn máy.

• Chiều cao của đồ gá hoặc kết cấu giữ phôi.

• Khoảng không cần thiết giữa phôi và đầu gia công.

• Phần vật liệu cần loại bỏ trong quá trình chạy dao.

Điều này đặc biệt quan trọng với các chi tiết 3D có dạng khối cao hoặc có những vùng lõm sâu. Một máy có kích thước bàn lớn chưa chắc đã phù hợp nếu không gian theo phương Z không đáp ứng được yêu cầu thực tế.

2. Hành trình trục Z là thông số cần kiểm tra

Trong các thông số của máy CNC 3D, hành trình trục Z cho biết phạm vi chuyển động theo phương thẳng đứng của đầu gia công.

Đối với chi tiết có chiều cao lớn, đây là một thông số cần được đối chiếu với kích thước phôi và phương án gá đặt.

Tuy nhiên, không nên hiểu đơn giản rằng chỉ cần lấy chiều cao sản phẩm so với hành trình Z.

Ví dụ, khi phôi được đặt trên một đồ gá có chiều cao nhất định, khoảng không thực tế dành cho quá trình gia công sẽ thay đổi. Chiều dài dao và kết cấu của đầu spindle cũng cần được tính đến.

Vì vậy, khi lựa chọn CNC 3D 5 trục, xưởng nên xem xét hành trình Z cùng với toàn bộ không gian gia công thay vì tách riêng một thông số.

Lưu ý: Thông số kỹ thuật của máy cần được đối chiếu với kích thước phôi và phương án gia công thực tế trước khi kết luận máy có phù hợp hay không.

3. Chi tiết càng cao, khả năng tiếp cận bề mặt càng đáng quan tâm

Chiều cao không phải yếu tố duy nhất khiến một chi tiết 3D trở nên khó gia công.

Một chi tiết có thể không quá cao nhưng lại có nhiều mặt cong, mặt nghiêng hoặc vùng lõm khiến dao khó tiếp cận nếu chỉ gia công từ một hướng.

Đây là điểm cần quan tâm khi lựa chọn máy CNC 3D 5 trục.

Thay vì chỉ di chuyển dao theo các hướng cơ bản, hệ thống 5 trục cho phép đầu gia công thay đổi hướng tiếp cận chi tiết. Nhờ đó, máy có thể phù hợp hơn với những sản phẩm có hình dạng 3D phức tạp, đặc biệt khi bề mặt cần gia công nằm ở nhiều hướng khác nhau.

Do đó, với một chi tiết cao, câu hỏi không chỉ là:

“Máy có đủ hành trình Z không?”

mà còn là:

“Dao có thể tiếp cận được những khu vực nào của chi tiết trong điều kiện gá đặt thực tế?”

4. Khoảng không quanh đầu spindle và dao cũng cần được tính đến

Khi gia công chi tiết 3D sâu hoặc cao, đầu spindle không chỉ chuyển động lên xuống. Tùy hình dạng sản phẩm và đường chạy dao, đầu gia công có thể phải thay đổi hướng để tiếp cận các bề mặt khác nhau.

Lúc này cần quan tâm đến khoảng không quanh:

• Đầu spindle.

• Dao cắt.

• Đồ gá.

• Bề mặt phôi.

• Các khu vực mà đầu gia công phải nghiêng hoặc thay đổi hướng.

Chiều dài dao cũng cần được lựa chọn phù hợp với độ sâu và hình dạng vùng gia công. Dao quá ngắn có thể không tiếp cận được vị trí cần cắt, trong khi việc sử dụng dao dài không phù hợp với điều kiện gia công có thể ảnh hưởng đến độ ổn định của quá trình cắt.

Vì vậy, khả năng gia công một chi tiết 3D cao nên được đánh giá dựa trên tổng thể không gian chuyển động của máy, thay vì chỉ nhìn vào hành trình Z.

5. Phương án gá đặt ảnh hưởng trực tiếp đến khả năng gia công

Với các chi tiết có kích thước hoặc chiều cao lớn, gá đặt là một phần của bài toán gia công CNC 3D.

Đồ gá cần giữ phôi ổn định nhưng đồng thời không được chiếm quá nhiều không gian hoặc cản trở đường chạy dao.

Đặc biệt với chi tiết có nhiều bề mặt cần gia công, cần xác định trước:

• Phôi được đặt ở vị trí nào.

• Những bề mặt nào cần gia công.

• Dao tiếp cận từ hướng nào.

• Đồ gá có nằm trong vùng chuyển động của đầu máy hay không.

• Có cần thay đổi vị trí gá trong quá trình gia công hay không.

Một phương án gá phù hợp có thể giúp tận dụng tốt hơn khả năng của CNC 3D 5 trục, trong khi phương án gá không phù hợp có thể làm hạn chế khả năng tiếp cận chi tiết dù máy có cấu hình cao.

6. CNC 3D 5 trục nào phù hợp với chi tiết cao và phức tạp?

Sau khi xác định kích thước phôi và yêu cầu gia công, xưởng có thể đối chiếu với các thông số của máy CNC 3D 5 trục.

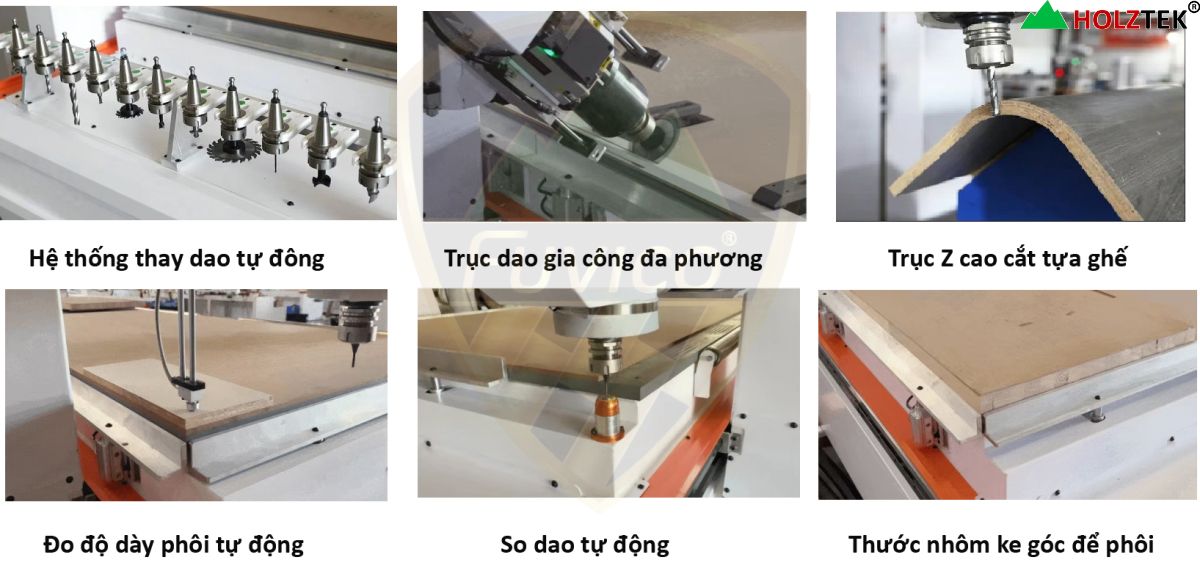

Với HT-MASTER-A5S , máy được thiết kế theo cấu hình CNC Router 3D 5 trục, phục vụ gia công các chi tiết có bề mặt cong, góc nghiêng và hình dạng 3D cần tiếp cận từ nhiều hướng.

Một số thông số liên quan trực tiếp đến bài toán này gồm:

• Kích thước làm việc: 1250 × 3200 mm.

• Hành trình trục Z: 600 mm.

• Đầu router: 12 kW.

• Chuyển động: 5 hướng trục.

• Tốc độ di chuyển: 60 m/phút.

• Tốc độ cắt tối đa: 25 m/phút.

• Thay dao tự động: 12 dao.

Trong đó, hành trình Z 600 mm là một thông số đáng chú ý khi đánh giá các bài toán gia công có phôi cao. Tuy nhiên, khả năng phù hợp thực tế vẫn cần được xem xét cùng kích thước phôi, đồ gá, hình dạng chi tiết và yêu cầu đường chạy dao.

Xem máy CNC 3D 5 trục HT-MASTER-A5S của Holztek

Khi nào nên xem xét CNC 3D 5 trục cho chi tiết cao?

Không phải mọi chi tiết có chiều cao lớn đều bắt buộc phải sử dụng CNC 3D 5 trục.

Cấu hình 5 trục đáng được xem xét khi chi tiết đồng thời có những đặc điểm như:

• Hình dạng 3D phức tạp.

• Nhiều bề mặt cong hoặc nghiêng.

• Chi tiết có vùng sâu, khó tiếp cận.

• Cần thay đổi hướng tiếp cận trong quá trình gia công.

• Yêu cầu hạn chế việc tháo, gá lại phôi giữa các công đoạn.

Trong trường hợp này, việc lựa chọn máy nên dựa trên hình dạng sản phẩm và quy trình gia công thực tế, thay vì chỉ dựa vào chiều cao của chi tiết.

Kết luận

Với các chi tiết 3D có chiều cao lớn, lựa chọn máy CNC 3D 5 trục không chỉ là bài toán về hành trình trục Z. Xưởng cần đồng thời xem xét chiều cao phôi, phương án gá đặt, chiều dài dao, khoảng không quanh đầu gia công và khả năng tiếp cận các bề mặt của sản phẩm.

Đặc biệt, khi chi tiết vừa cao, sâu và có hình dạng phức tạp, khả năng thay đổi hướng tiếp cận của CNC 3D 5 trục trở thành một yếu tố đáng quan tâm trong quá trình lựa chọn máy.

Với xưởng đang tìm kiếm giải pháp CNC 3D 5 trục cho các chi tiết gỗ có hình dạng phức tạp, HT-MASTER-A5S là cấu hình có thể được xem xét dựa trên kích thước phôi và yêu cầu gia công thực tế. Holztek có thể hỗ trợ tư vấn cấu hình dựa trên mẫu sản phẩm, kích thước phôi và nhu cầu sử dụng của từng xưởng.

Nếu xưởng đang tìm kiếm giải pháp CNC 3D 5 trục cho các chi tiết gỗ có chiều cao lớn hoặc hình dạng phức tạp, hãy liên hệ Holztek để được tư vấn cấu hình phù hợp với nhu cầu gia công thực tế.
