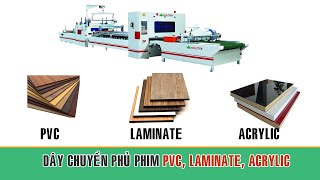

DÂY CHUYỀN DÁN PHỦ LAMINATE / ACRYLIC KEO PUR
- Chi tiết sản phẩm
- Video Clip
- Thương hiệu: Holztek - Trung Quốc
- Mã sản phẩm: HTL-1300A
- Tình trạng: Mới 100%
- Bảo hành: 12 tháng
* Đặc điểm nổi bật
- Máy có thể dán laminate/acrylic dạng tấm
- Máy có thể dán pvc dạng cuộn
- Máy có hệ thống gia nhiệt sấy ván trước khi lăn keo
- Hệ thống cắt sát 2 biên và cắt giữa 2 tấm ván.
- Bao gồm option dán màng bảo vệ sau khi phủ mặt
- Trục sơn dùng loại Anilox độ bền cao >5 năm
* Danh sách thiết bị trong dây chuyền
1/ Máy vệ sinh mặt ván + gia nhiệt mặt ván
2/ Máy lăn cán phủ keo PUR
3/ Máy dán phủ laminate
4/ Máy ép bề mặt
5/ Máy cắt đầu, cắt biên + băng tải ra phôi
6/ Bình keo PUR
* Thông số kỹ thuật chính
- Chiều rộng làm việc: 1300mm
- Chiều dài làm việc ván: 2100-2500mm
- Chiều dày ván: 5-50mm
- Yêu cầu ván có độ phẳng cao: <0.2mm
- Tổng công suất: 63.3KW
- Tốc độ làm việc: 0-20m/ph
- Kích thước tổng: 13400×3600×2800mm
* Chi tiết các thiết bị
1/ Băng tải vào phôi và máy vệ sinh mặt ván
- Khung chính: thép vuông 100mm
- Con lăn ghế xoay: Ф76*6 Ф74mm
- Khoảng cách trung tâm 535mm
- Con lăn băng tải: Ф112*dày 7mm
- Tốc độ: 20m/phút có thể điều chỉnh
- Động cơ hút bụi: 2.2KW
- Động cơ dây đai chổi: 0,37KW
- Xi lanh: 50 * 500mm
- Công suất gia nhiệt: 12KW
- Kích thước máy: 3584*1800*1600mm
* Đặc điểm nổi bật
- Khung chế tạo bằng thép ống vuông: 100mm cực kì chắc chắn
- Chiều dài con lăn: 1350mm
- Tốc độ băng tải được điều chỉnh bằng Inverter
- Các con lăn băng tải được bố trí theo kiểu hàng xiên ngăn phôi bị xê dịch
- Có hệ thống gia nhiệt làm nóng bề mặt ván.
- Biến tần: TECO
2/ Máy lăn cán phủ keo PUR
- Khung chính: Thép tấm A3
- Con lăn anilox: Đường kính Ф273 * 25 mm và bề mặt cuộn được mạ crom cứng
- Con lăn chịu lực: Ф273 * 20 mm được phủ silicon đỏ 10 mm
- Đường kính của trục lăn: Ф102*8mm
- Điều chỉnh tốc độ 20m/phút;
- Motor trục keo Anilox: 2.2KW
- Motor trục truyền động: 2.2KW
- Motor nâng: 0,37KW
- Xi lanh: 63*250mm
- Ống gia nhiệt con lăn Anilox 9KW
- Kích thước: 830*2800*2200mm
* Đặc điểm nổi bật:
- Trục lăn keo được chế tạo đặc biệt bằng vật liệu Anilox độ bền sử dụng lên đến 5-10 năm giúp máy làm việc ổn định và liên tục, tiếp kiệm chi phí, so với các loại máy khác trên thị trường sử dụng trục cao su silicone sẽ phải đắp bọc lại trục sau 1-3 tháng làm gián đoạn quá trình sản xuất và chi phí bọc đắp lại trục cũng rất cao
- Trục lăn keo Anilox không bị ảnh hưởng bởi các hoá chất vệ sinh trục, không gây biết dạng trục...
- Hệ thống gạt keo trên trục giúp điều chỉnh lượng keo như ý và trải đều
- Hệ thống trục cao su phía dưới giúp ép và đảm bảo giữ ván sát trục keo để được lăn keo chính xác
- Trục lăn keo và trục cao su có đường kính lớn và độ dày thành cao, tăng độ bền tối đa.
- Hệ thống trục được truyền nhiệt giúp lượng keo trên máy được cán phủ lên mặt ván đều nhất
- Biến tần: TECO
3/ Máy dán phủ mặt Acrylic
- Khung chính: kết nối nhôm định hình Khung chính
- Xi lanh: 50*600-MP45.
- Biến tần: TECO
- Motor: 1.5kw
- Kích thước máy: 3970*1900*1200mm
* Đặc điểm nổi bật:
- Hệ thống hút chân không và phủ tấm Arylic lên mặt ván
- Máy có hệ thống cảm biến và cố định vị trí ván khi đến, sau đó hệ thống xi lanh hút chân không sẽ gắp tấm Arylic phủ lên mặt ván, sau đó kết hợp hệ thống con lăn ép tấm acrylic lên hoàn toàn mặt ván.
- Con lăn truyền tải đường kính ống mạ kẽm Ф60*2mm, gia công bên ngoài ống bọc cao su PVC dày 3mm
4/ Máy ép phủ laminate trục ép kép
- Khung chính: hàn thép tấm A3 Khung chính
- Đường kính của con lăn áp lực cao su là Ф240 * 17,5mm, và mặt cao su bên ngoài là 15 mm
- Con lăn áp lực: Ống thép liền mạch có độ dày thành Ф273*20mm
- Con lăn không tải: Ф100*7mm:
- Động cơ truyền động: 2.2KW
- Bộ biến tần: TECO
- Kích thước máy:1250*2620*2800mm
* Đặc điểm nổi bật
- Máy có hệ thống nâng cuộn phim dán và hệ thống căng tự động giúp phim dán/ giấy được phủ đều trên mặt ván
- Máy có hệ thống motor móc kéo tời cuộn phim dán
- Hệ thống trục lăn phủ màng bảo vệ ván phía sau.
- Trục ép thiết kế 2 cụm kép trên dưới
5/ Máy cắt đầu, cắt biên 2 cạnh ván và băng tải ra phôi
- Khung chính: Khung thép 100mm
- Đường kính con lăn truyền tải 60*2 mm
- Ống mạ kẽm và PVC dày 3mm
- Động cơ1.5KW
- Bộ chuyển đổi tần số: TECO
- Linh kiện điện hạ thế: CHINT
- Kích thước: 3535*1900*1450mm
* Đặc điểm nổi bật
- Máy sử dụng hệ thống servo CNC giúp cắt 2 đầu đuôi ván tốc độ cao và chính xác
- Hệ thống cụm cắt 2 biên 2 bên, giúp ván sau khi dán bớt công đoạn tề lại mép cạnh và giảm chi phí nhân công, tăng năng suất.
6/ Bình keo PUR
- Bình keo PUR 55 Galon
- Áp suất làm việc: 70bar
- Nhiệt độ tối đa: 230 độ
* Đặc điểm nổi bật
- Hệ thống nồi keo PUR cung bơm keo cho máy lăn keo liên tục và tự động đóng ngắt khi đủ lượng keo
- Hệ thống bảo vệ quá nhiệt, quá tải giúp máy hoạt động luôn ổn định

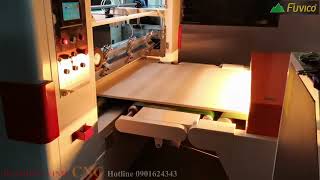

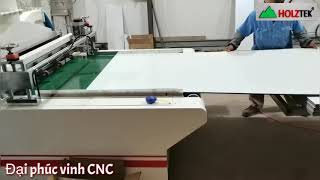

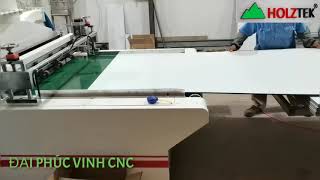

Hình ảnh DÂY CHUYỀN DÁN PHỦ LAMINATE / ACRYLIC KEO PUR được bàn giao cho khách hàng.
